Arduino BlueTooth Controller

"اردوينو بلوتوث تحكم" طريقة ذكية للتحكم في الأجهزة المنزلية الخاصة بك.

********************************************

الميزات:

 الإعلان مجاني

 مراقبة تصل 12 أجهزة

 واجهة المستخدم بسيطة جدا

 كاملة قانون اردوينو في قائمة تعليمات

********************************************

"اردوينو بلوتوث تحكم" يسمح لك بالتحكم تصل 12 أجهزة أو الأجهزة الكهربائية المنزلية عن طريق البلوتوث.

المبادئ التوجيهية للتطبيق:

1. تحتاج إلى إقران جهاز الروبوت الخاص بك مع HC-05 وحدة بلوتوث يدويا.

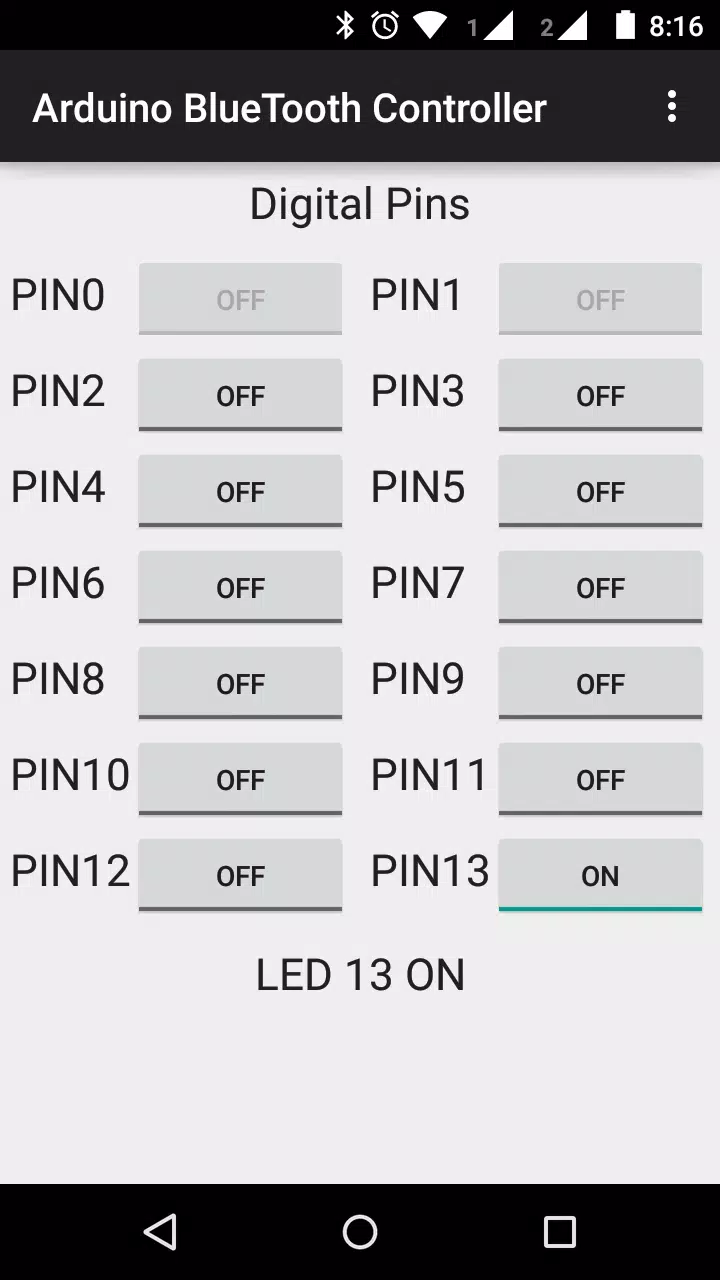

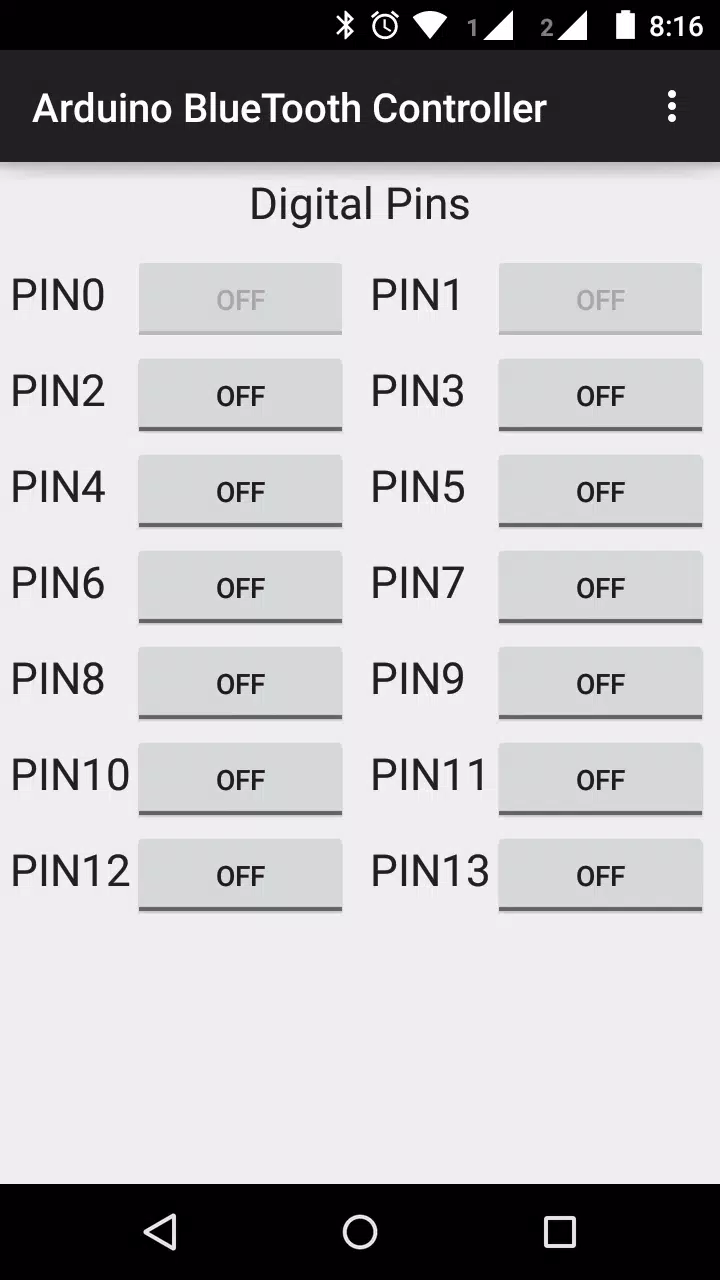

2. فتح "اردوينو بلوتوث المراقب" للسيطرة على الأجهزة الخاصة بك.

3. اضغط على ربط الأجهزة في القائمة خيار لربط جهاز الروبوت الخاص بك مع HC-05.

الأجهزة المطلوبة:

1. اردوينو أونو المجلس

2. HC-05 وحدة بلوتوث

3. المصابيح (للاختبار)

4. 12 قناة الإخراج مجلس التقوية

الاسلاك الرسم البياني:

الناتج 2 إلى PIN 2 (اردوينو أونو مجلس الإدارة)

المخرج 3 لPIN 3

الناتج 4 إلى PIN 4

الناتج 5 إلى PIN 5

الناتج 6 إلى 6 PIN

الناتج 7 إلى الرقم 7

الناتج 8 إلى 8 PIN

الناتج 9 إلى 9 PIN

الإخراج 10 دبوس 10

الإخراج 11 دبوس 11

الإخراج 12 دبوس 12

الإخراج 13 دبوس 13

وحدة بلوتوث تكساس دبوس 0

وحدة بلوتوث آر إكس لPIN 1

نقل البيانات عن طريق البلوتوث:

PIN2 ON أرسلت "A"، أرسلت PIN2 OFF "أ"

PIN3 ON أرسلت "B"، أرسلت PIN3 OFF "ب"

PIN4 ON أرسلت "C"، أرسلت PIN4 OFF "ج"

PIN5 ON أرسلت "D"، أرسلت PIN5 OFF "د"

PIN6 ON أرسلت "E"، أرسلت PIN6 OFF "ه"

أرسلت PIN7 ON "F"، أرسلت PIN7 OFF "و"

PIN8 ON أرسلت "G"، أرسلت PIN8 OFF "ز"

PIN9 ON أرسلت "H"، أرسلت PIN9 OFF "ح"

أرسلت PIN10 ON "I"، أرسلت PIN10 OFF "أنا"

PIN11 ON أرسلت "J"، أرسلت PIN11 OFF "ي"

PIN12 ON أرسلت "K"، أرسلت PIN12 OFF "ك"

PIN13 ON أرسلت "L"، أرسلت PIN13 OFF "ل"

**************************************

يرجى الملاحظة

**************************************

بدلا من إعطائنا أقل تقدير، يرجى مراسلتنا على استفساراتكم، قضايا أو اقتراحات. سأكون سعيدا لحلها بالنسبة لك.

سعيد الترميز ...
